JVM - 程序计数器
# 1. 程序计数器简介
参考官方文档
《Java虚拟机规范（Java SE 8版）》第 2.5.1 节: 《Java虚拟机规范（Java SE 8版）》第 2.5.1 节 (opens new window)

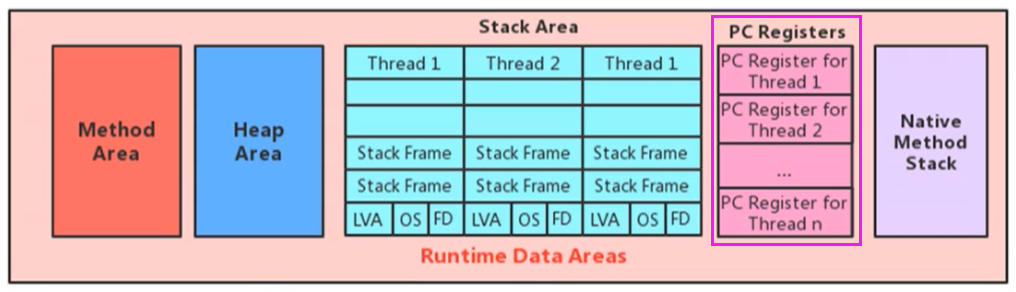

程序计数器（Program Counter Register，简称 PC 寄存器） 是 JVM 运行时数据区中一个非常重要但又相对简单的部分。它的概念源自于物理 CPU 中的程序计数器，其核心功能是存储当前线程下一条将要执行的指令地址。
在物理 CPU 中，寄存器是高速存储部件，用于暂存指令、数据和地址。CPU 执行指令时，依赖程序计数器来确定下一条指令的内存地址。JVM 中的 PC 寄存器是对这种物理概念的一种抽象模拟，它并非直接操作物理寄存器，而是在 JVM 内部实现的一个逻辑概念。因此，更贴切地称之为“PC 计数器”或“指令计数器”。
核心特性：
- 极小的内存空间：PC 寄存器是 JVM 内存中占用空间最小的一块区域，几乎可以忽略不计。
- 极快的访问速度：由于其实现方式（可能是直接关联 CPU 寄存器或高速缓存），它是 JVM 中运行速度最快的存储区域。

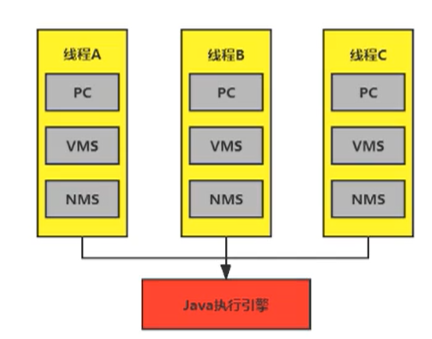

- 线程私有 (Thread-Private)：这是 PC 寄存器最重要的特性之一。JVM 支持多线程执行，每个 Java 线程在创建时都会拥有自己独立的程序计数器。各个线程的 PC 寄存器互不影响，独立工作。
- 生命周期与线程一致：PC 寄存器的生命周期与它所属的线程保持一致，随线程的创建而创建，随线程的结束而销毁。
- 存储内容：
- 执行 Java 方法时：PC 寄存器存储的是当前线程正在执行的 Java 方法的虚拟机字节码指令的地址（相对于方法开头的偏移量）。
- 执行 Native 方法时：如果当前线程正在执行的是本地（Native）方法（通常由 C/C++ 实现），那么 PC 寄存器的值是未指定值（Undefined）。因为 Native 方法的执行不由 JVM 字节码解释器直接管理。
- 程序控制流指示器：PC 寄存器是实现程序控制流（如顺序执行、选择、循环、方法跳转、异常处理等）的基础。字节码解释器在工作时，就是通过读取和更新 PC 寄存器的值来确定下一条要执行的字节码指令。
- 无 OutOfMemoryError：它是 JVM 运行时数据区中唯一一个在《Java虚拟机规范》中没有规定任何
OutOfMemoryError情况的区域。其空间需求固定且很小，通常不会耗尽内存。
形象理解
可以将程序计数器想象成：
- 代码执行的行号指示器或书签，记录着“下一行”要读到哪里。
- 数据库结果集（ResultSet）中的游标 (Cursor)，指向下一条要处理的数据行。
- 集合（Collection）的迭代器 (Iterator) 中的指针，指向下一个要访问的元素。 它帮助执行引擎准确无误地接续执行。
# 2. 程序计数器的核心作用
PC 寄存器的核心作用是存储指向下一条将要执行的指令的地址。
当 JVM 的执行引擎（特别是字节码解释器）需要执行下一条指令时，它会首先查看当前线程的 PC 寄存器，获取下一条指令的地址，然后根据这个地址去方法区（或代码缓存）中取出指令进行执行。执行完毕后，执行引擎会更新 PC 寄存器的值，使其指向再下一条要执行的指令地址。
这个过程保证了字节码指令能够按照预定的顺序（或者根据跳转、分支指令改变后的顺序）被连续、正确地执行。
# 3. 代码与字节码示例
让我们通过一个简单的 Java 代码示例，看看 PC 寄存器是如何与字节码指令地址关联的。
Java 代码:
// 文件名: PCRegisterTest.java
public class PCRegisterTest {
public static void main(String[] args) {
// 将整数 10 赋值给变量 i
int i = 10;
// 将整数 20 赋值给变量 j
int j = 20;
// 计算 i + j，并将结果赋值给变量 k
int k = i + j;
// 创建一个字符串对象 "abc" (这里未被使用，仅作示例)
String s = "abc";
// 打印变量 i 的值
System.out.println(i);
// 打印变量 k 的值
System.out.println(k);
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
编译后的部分字节码 (使用 javap -c PCRegisterTest.class)：
Compiled from "PCRegisterTest.java"
public class PCRegisterTest {
public PCRegisterTest();
Code:
0: aload_0
1: invokespecial #1 // Method java/lang/Object."<init>":()V
4: return
public static void main(java.lang.String[]);
Code:
0: bipush 10 // 将 byte 值 10 推送到操作数栈顶
2: istore_1 // 将栈顶 int 值 (10) 存入局部变量表索引 1 (变量 i)
3: bipush 20 // 将 byte 值 20 推送到操作数栈顶
5: istore_2 // 将栈顶 int 值 (20) 存入局部变量表索引 2 (变量 j)
6: iload_1 // 从局部变量表索引 1 (i) 加载 int 值到栈顶
7: iload_2 // 从局部变量表索引 2 (j) 加载 int 值到栈顶
8: iadd // 将栈顶两个 int 值相加，结果压回栈顶
9: istore_3 // 将栈顶 int 结果 (30) 存入局部变量表索引 3 (变量 k)
10: ldc #2 // String abc (从常量池加载 "abc" 引用到栈顶)
12: astore 4 // 将栈顶引用存入局部变量表索引 4 (变量 s)
14: getstatic #3 // Field java/lang/System.out:Ljava/io/PrintStream; (获取 System.out)
17: iload_1 // 从局部变量表索引 1 (i) 加载 int 值到栈顶
18: invokevirtual #4 // Method java/io/PrintStream.println:(I)V (调用 println(int))
21: getstatic #3 // Field java/lang/System.out:Ljava/io/PrintStream; (获取 System.out)
24: iload_3 // 从局部变量表索引 3 (k) 加载 int 值到栈顶
25: invokevirtual #4 // Method java/io/PrintStream.println:(I)V (调用 println(int))
28: return // main 方法返回
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

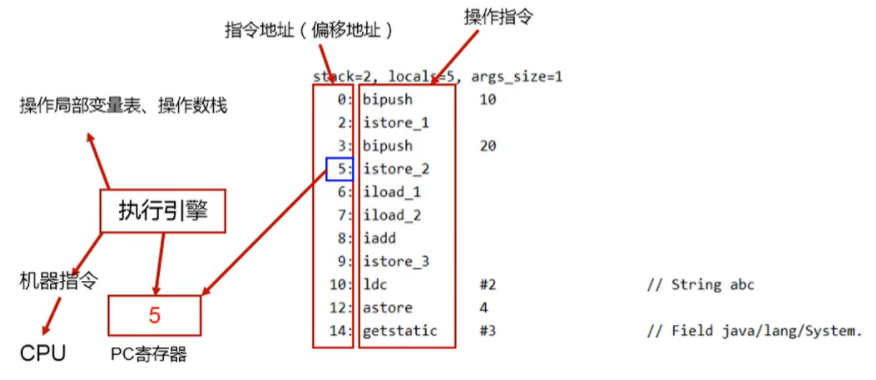

PC 寄存器的作用体现：
- 字节码指令左侧的数字（
0,2,3,5,6...）代表指令地址或称为字节码偏移量 (Bytecode Offset)。 - 当
main方法开始执行时，当前线程的 PC 寄存器初始值可能是0。 - 执行引擎读取 PC 值为
0，执行bipush 10指令。 - 执行完
bipush 10后，执行引擎会更新 PC 寄存器的值为下一条指令的地址，即2。 - 然后读取 PC 值为
2，执行istore_1指令。 - 执行完
istore_1后，更新 PC 值为3。 - 如此循环往复，PC 寄存器就像一个指针，一步步引导着执行引擎执行正确的字节码序列。
# 4. PC 寄存器在线程切换中的关键作用
现代操作系统大多支持多任务处理，允许多个线程并发（或并行）执行。CPU 通过时间片轮转等调度算法，在极短的时间内快速地在不同线程之间切换执行权。
为什么需要 PC 寄存器来支持线程切换？
- 执行状态保存：当 CPU 从线程 A 切换到线程 B 时，必须保存线程 A 的当前执行状态，以便将来切换回线程 A 时能够准确地从中断的地方继续执行。这个状态中，最重要的信息之一就是线程 A 下一条应该执行的指令地址。
- 执行状态恢复：当 CPU 从线程 B 切换回线程 A 时，需要恢复线程 A 保存的状态，特别是要将 PC 寄存器的值设置回线程 A 被中断时记录的下一条指令地址。
- PC 寄存器是关键：JVM 的字节码解释器（以及 JIT 编译后的代码）正是通过每个线程私有的 PC 寄存器来记录这个关键的“下一条指令地址”。当线程被挂起时，其 PC 寄存器的值（即下一条指令的地址）被保存下来；当线程恢复执行时，执行引擎首先读取该线程的 PC 寄存器，就知道应该从哪里继续执行了。
如果没有线程私有的 PC 寄存器来精确记录每个线程的执行位置，线程切换后就无法正确恢复执行，程序的逻辑就会混乱。
# 5. 常见面试题解析
# 5.1 为什么 PC 寄存器必须是线程私有的？
核心原因：为了保证多线程并发执行的正确性，特别是线程切换后能准确恢复现场。
详细解释：
- 并发执行模型：JVM 允许多个线程同时存在并运行。虽然在单核 CPU 上是宏观并行、微观串行（通过时间片快速切换），在多核 CPU 上可以实现真正的并行，但无论哪种情况，CPU 都需要在不同线程之间切换执行权。
- 独立执行流：每个线程都有自己独立的执行路径和逻辑，它们执行的代码序列通常是不同的，或者即使执行相同代码，进度也可能不同。
- 线程切换的必然性：操作系统和 JVM 的线程调度机制会导致线程执行被频繁中断和恢复。例如，线程 A 执行了一半，时间片用完，切换到线程 B；稍后线程 B 可能也会被中断，再切换回线程 A。
- 状态恢复需求：当一个线程（如线程 A）被重新调度获得 CPU 执行权时，它必须能够从上次被中断的地方准确无误地继续执行，而不是从头开始或从其他线程的位置开始。
- PC 寄存器的角色：PC 寄存器存储的就是“下一条要执行的指令地址”。如果所有线程共享一个 PC 寄存器，那么当线程切换时，新的线程会覆盖掉旧线程记录的执行位置，导致旧线程恢复时无法找到正确的执行点。
- 线程私有的必要性：因此，必须为每个线程分配一个独立的 PC 寄存器。这样，每个线程都可以独立地记录自己的执行进度，线程切换时，只需要保存和恢复各自 PC 寄存器的值，即可保证执行的连续性和正确性，线程之间不会相互干扰执行状态。

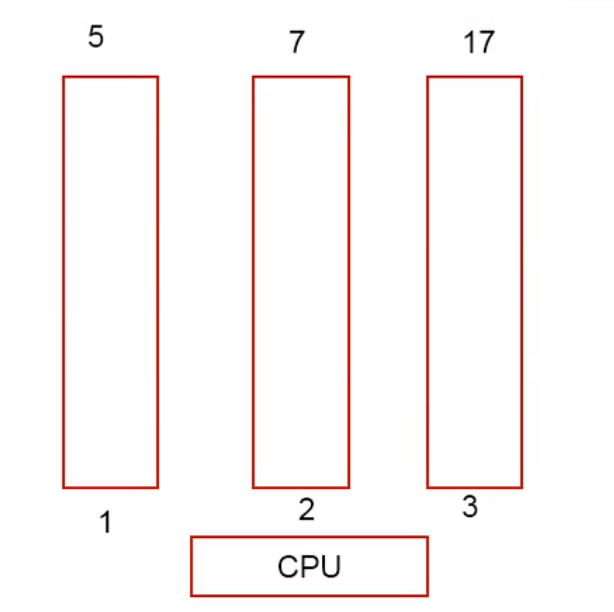

(上图形象地展示了不同线程的 PC 寄存器记录着各自不同的执行位置，切换时互不影响)
# 5.2 什么是 CPU 时间片？它与 PC 寄存器有什么关系？

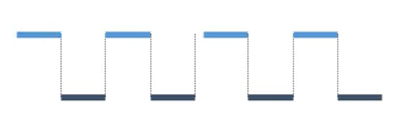

CPU 时间片 (Time Slice / Quantum) 是操作系统在进行时间片轮转调度 (Round-Robin Scheduling) 时，分配给每个就绪进程（或线程）允许连续占用 CPU 的最长时间段。
工作机制：
- 操作系统维护一个就绪队列，包含所有准备好运行的进程/线程。
- 调度器选择队列中的第一个进程/线程，让它在 CPU 上运行。
- 同时启动一个定时器，设定时间为该进程/线程的时间片长度。
- 如果在时间片结束前，该进程/线程主动放弃 CPU（例如，等待 I/O 或执行完毕），则调度器立即选择下一个就绪进程/线程。
- 如果时间片用完，但进程/线程仍在运行，定时器会中断 CPU。操作系统介入，将当前进程/线程放回就绪队列的末尾，然后调度队列中的下一个进程/线程投入运行。
目的：
- 公平性：确保每个就绪的进程/线程都有机会获得 CPU 时间，避免某个长任务长时间独占 CPU 导致其他任务饿死。
- 响应性：对于交互式应用，即使有后台计算任务在运行，也能通过快速轮转获得 CPU 时间，保持较好的用户响应。
与 PC 寄存器的关系：
- CPU 时间片是导致线程切换发生的主要原因之一。当一个线程的时间片用完，它会被操作系统强制中断。
- 在中断发生时，操作系统（以及 JVM）需要保存该线程的完整执行上下文，以便将来恢复。这个上下文中必须包含程序计数器（PC 寄存器）的值，因为它指明了线程下一次应该从哪里继续执行。
- 当该线程再次获得 CPU 时间片时，操作系统/JVM 会恢复其保存的上下文，将 PC 寄存器的值加载回来，CPU 就能从正确的位置继续执行指令。
- 因此，CPU 时间片机制是 PC 寄存器（特别是线程私有的 PC 寄存器）存在的根本原因和应用场景。没有时间片轮转带来的频繁线程切换，PC 寄存器用于状态恢复的作用就不那么突出了。
核心总结
- PC 寄存器：JVM 中用于存储当前线程下一条待执行字节码指令地址的内存区域，是实现程序控制流的基础。
- 特性：线程私有、内存占用小、访问速度快、无 OOM 风险。
- 关键作用：在多线程环境下，精确记录每个线程的执行位置，确保线程切换后能正确恢复执行。
- 线程私有的原因：保证并发执行的正确性，避免线程间执行状态相互干扰。
- 与 CPU 时间片的关系：时间片轮转是线程切换的主要原因，而 PC 寄存器是实现线程切换时状态保存与恢复的关键。
深入理解程序计数器有助于我们把握 JVM 执行字节码的基本原理以及多线程并发执行的底层机制。
